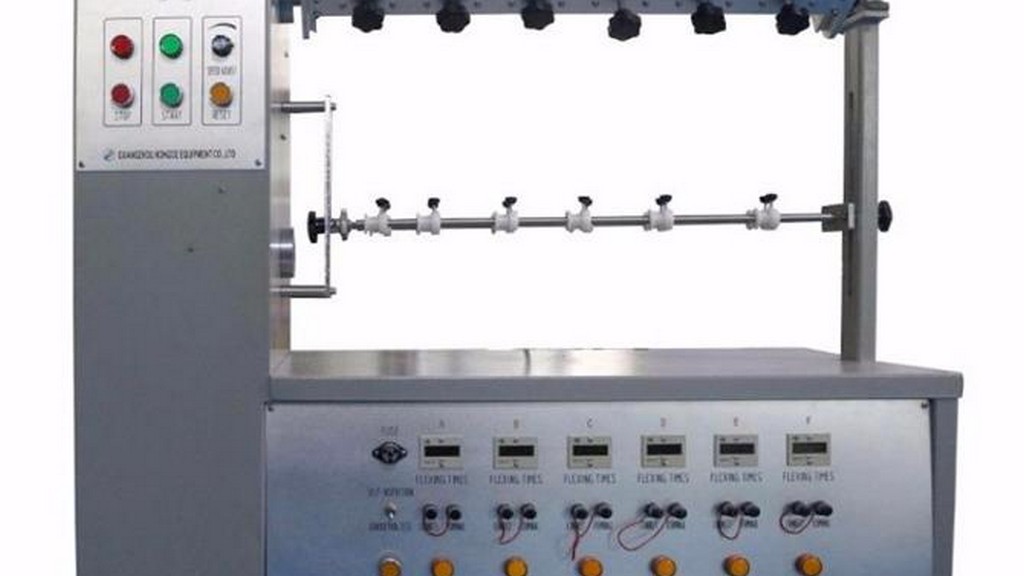

Fişli Kablo Bükme Test Cihazı

Fişli kablo bükme test cihazı, şu standartlarda öngörülen testleri gerçekleştirmek amacı ile tasarlanmakta ve üretilmektedir:

• IEC 60320-1 Ev ve benzeri genel amaçlar için cihaz kuplörleri - Bölüm 1: Genel gereklilikler
• IEC 60884-1 Ev ve benzeri amaçlar için fişler ve prizler - Bölüm 1: Genel gereklilikler (madde 23.4)

Bu test cihazı, iletken bağlantısı tekrar yapılamayan fişlere ve iletken bağlantısı tekrar yapılamayan seyyar prizlere bağlanan bükülgen kablonun, aksesuara girdiği yerde aşırı bükülmelere karşı korunma sağlanacak şekilde üretilip üretilmediğini tespit etmek amacı ile kullanılmaktadır.

Bu cihaz, dakikada 60 bükme olmak üzere toplamda 10 bin bükme hareketinin yapılmasını sağlayacak şekilde tasarlanmıştır ve aynı anda altı adet numuneyi test etmek için uygundur.

Test yapılırken test numunesi, cihazın salınım yapan elemanı tüm salınım yolunun ortasındayken, bükülgen kablonun ekseni, test numunesine girdiği yerde düşey olacak ve salınım ekseninden geçecek şekilde elemana sabitlenir. Fişler, kontak çubuklarına tespit edilir. Seyyar prizler, bükülgen kablo doğrultusunda, prizin oturma yüzeyinden 4-5 mm uzaklıktan bağlanır.

Test cihazı, salınım yapan elemanın tespit noktası ile salınım ekseni arasındaki uzaklık değiştirilerek, salınım yapan elemanın tüm salınım yolunu geçmesi sırasında, kordonun enine hareketi en küçük olacak biçimde konumlandırılır.

Firmamız, çeşitli sektörlerde çalışanların ihtiyaç duyduğu çok sayıda test cihazları üretmektedir. Bu çerçevede fiş, priz ve anahtar test cihazları arasında fişli kablo bükme test cihazı da üretilmektedir.
