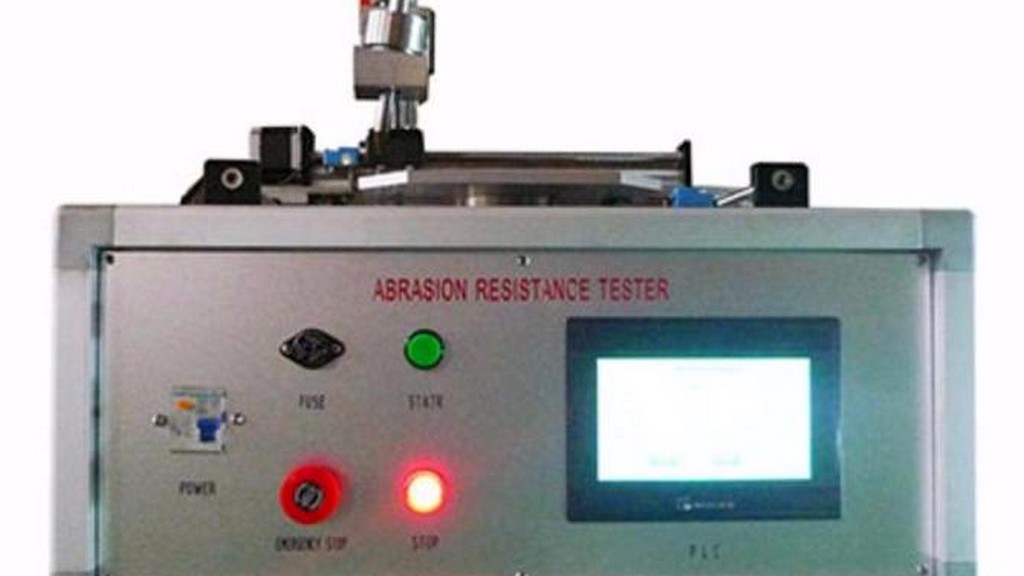

Yalıtkan Manşonlar İçin Aşınma Deneyi Cihazı

Yalıtkan manşonlar için aşınma deneyi cihazı, “IEC 60884-1 Ev ve benzeri amaçlar için fişler ve prizler - Bölüm 1: Genel gereklilikler” standardına uygun şekilde tasarlanmakta ve üretilmektedir (madde 24.7). Bu test cihazı, standartta belirlenen koşullara uygun olarak, fiş kontak çubuklarının yalıtkan manşonları üzerinde aşınma testi yapmak amacı ile kullanılmaktadır.

Yalıtkan manşonlar için aşınma deneyi cihazı, merkez noktasından sabitlenmiş, yatay demetten meydana gelmektedir. Çapı 1 mm uzunlukta kısa bir çelik tel “U” formunda bükülür. Alt kısmı düzdür ve her iki ucu, demetin bir ucuna sağlam şekilde bağlanır. Bu sayede düz kısım demetin altında çıkıntı yapar ve demet pivotu eksenine paralel hale getirilir. Fiş, uygun bir sabitleme cihazı ile çelik telin düz kısmı fiş kontağının üzerinde, ancak dik olacak şekilde konumlandırılır. Demete yük verilirken tele 4 N’luk bir kuvvet uygulanır. Fiş, demet ekseni düzleminde yatay şekilde ileri ve geri hareket ettirilir. Bu sayede tel kontağın çevresi boyunca sürtülmüş olur. Bu şekilde aşındırılan kontak uzunluğu yaklaşık 9 mm’dir.

Testin sonunda kontaklarda fişin kullanılmasını engelleyecek şekilde hasar oluşmamalı, yalıtkan manşon delinmemeli veya yırtılmamalıdır. Bu testlerde EN 50075 standardı da dikkate alınır.

Firmamız, çeşitli sektörlerde çalışanların ihtiyaç duyduğu çok sayıda test cihazları üretmektedir. Bu çerçevede fiş, priz ve anahtar test cihazları arasında yalıtkan manşonlar için aşınma deneyi cihazı da üretilmektedir.
