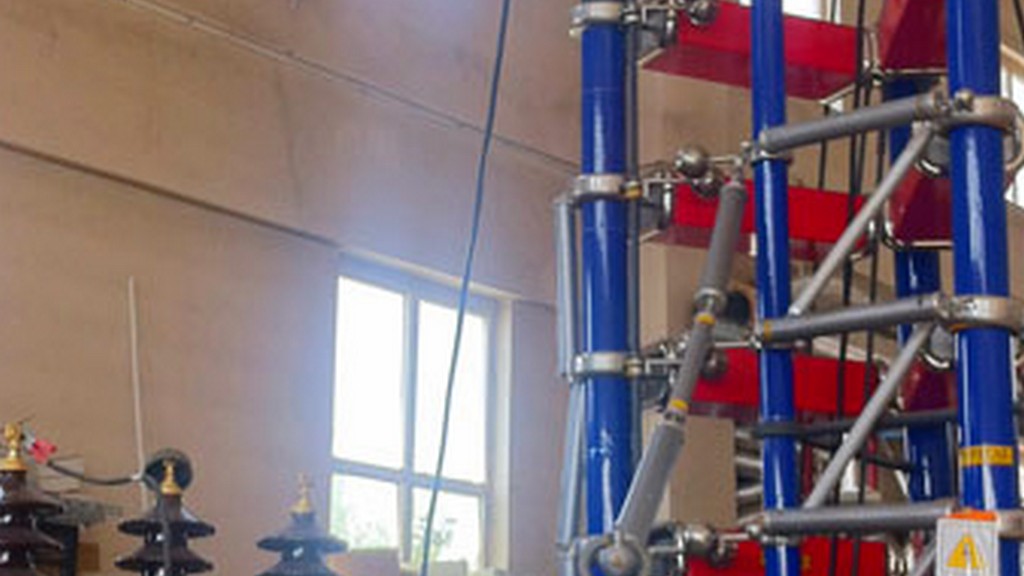

Yıldırım Darbe Gerilimi Test Sistemi

Yıldırım darbe gerilimi, hızla maksimum değere yükselen ve daha sonra yavaş yavaş azalan tek yönlü bir gerilimdir. Standart yıldırım darbesi, “IEC 60060-1 Yüksek gerilim test teknikleri - Bölüm 1: Genel tanımlar ve test gereksinimleri” standardında tanımlanmıştır. Standart darbe dalga şekilleri, ön zamanın, düşmenin veya kuyruk süresinin yüzde 50 tepe değerine kadar yükselişi ve tepe voltajının değeri tanımlanarak belirlenir. Yıldırımın neden olduğu yüksek voltaj darbesi, pozitif veya negatif kutuplu olabilir.

Kablo elektriksel testi, kablo yalıtımının bütünlüğünü sağlamak ve normal çalışma sırasında elektriksel bozulmaya neden olabilecek arızaları tespit etmek için yapılır. Güç kablolarının yalıtım performansını değerlendirmek için kullanılan testlerden biri darbe gerilim testidir. Bu testin temel amacı, elektrikli ekipmanın, yıldırım çarpması veya anahtarlama işlemlerinin neden olduğu voltaj dalgalanmalarına veya hatta elektrikli ekipmanın yalıtımına zarar verebilecek ve arızalara yol açabilecek voltaj dalgalanmalarına neden olabilecek benzer olaylara dayanma yeteneğini belirlemektir.

Yıldırım darbe gerilimi test sistemi, IEC 60060-1 standardına uygun olarak trafo testlerinde yıldırım darbesi şeklinde sinyal üretilerek trafolara uygulanması amacıyla tasarlanmakta ve üretilmektedir. Bu cihazlar, kontrol kumandası, osiloskop, bilgisayar yazılımı ve yıldırım darbe jeneratöründen oluşmaktadır. Bu cihaz, ana gövde, kırpma kesme dalgası, gerilim bölücü, aksan dalga direnci ve tam otomatik kontrol ve ölçüm sisteminden meydana gelmektedir.

Firmamız, çeşitli sektörlerde çalışanların ihtiyaç duyduğu çok sayıda test cihazları üretmektedir. Bu çerçevede trafo test cihazları arasında yıldırım darbe gerilimi test sistemi de üretilmektedir.
